Демонтажные вставки: недорогое решение для облегчения труда монтажника трубопроводов

При проектировании или эксплуатации трубопроводных систем на промышленных объектах часто упускается из виду один критический нюанс: как через несколько лет заменить изношенную задвижку или вышедший из строя клапан, если узел зажат между двумя фланцами «впритык»? Демонтажные вставки — это инженерное решение, которое закладывается в проект на берегу, чтобы при ремонте не пришлось вырезать болгаркой участок трубы. Это не просто кусок металла между фланцами, а точно выверенный телескопический механизм, обеспечивающий подвижность соединения в строго заданных пределах.

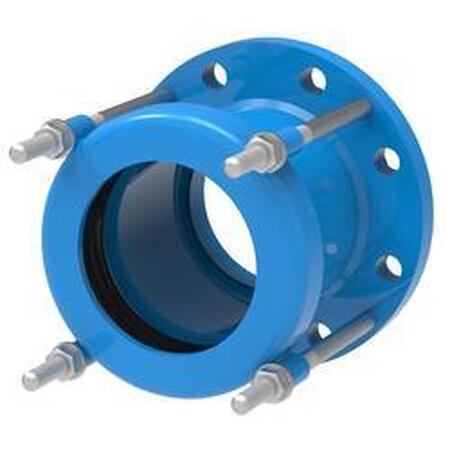

Конструктивно такое изделие представляет собой систему из двух (или трех) коаксиальных патрубков, которые могут перемещаться относительно друг друга, изменяя общую строительную длину узла. Герметичность этой подвижности обеспечивается кольцевым уплотнением, поджимаемым промежуточным фланцем. Основная задача демонтажной вставки — создать монтажный зазор, достаточный для беспрепятственного извлечения запорной арматуры, насосов или контрольно-измерительных приборов без расцентровки и разрушения смежных участков трубопровода .

Двух- и трехфланцевые исполнения: в чем принципиальная разница?

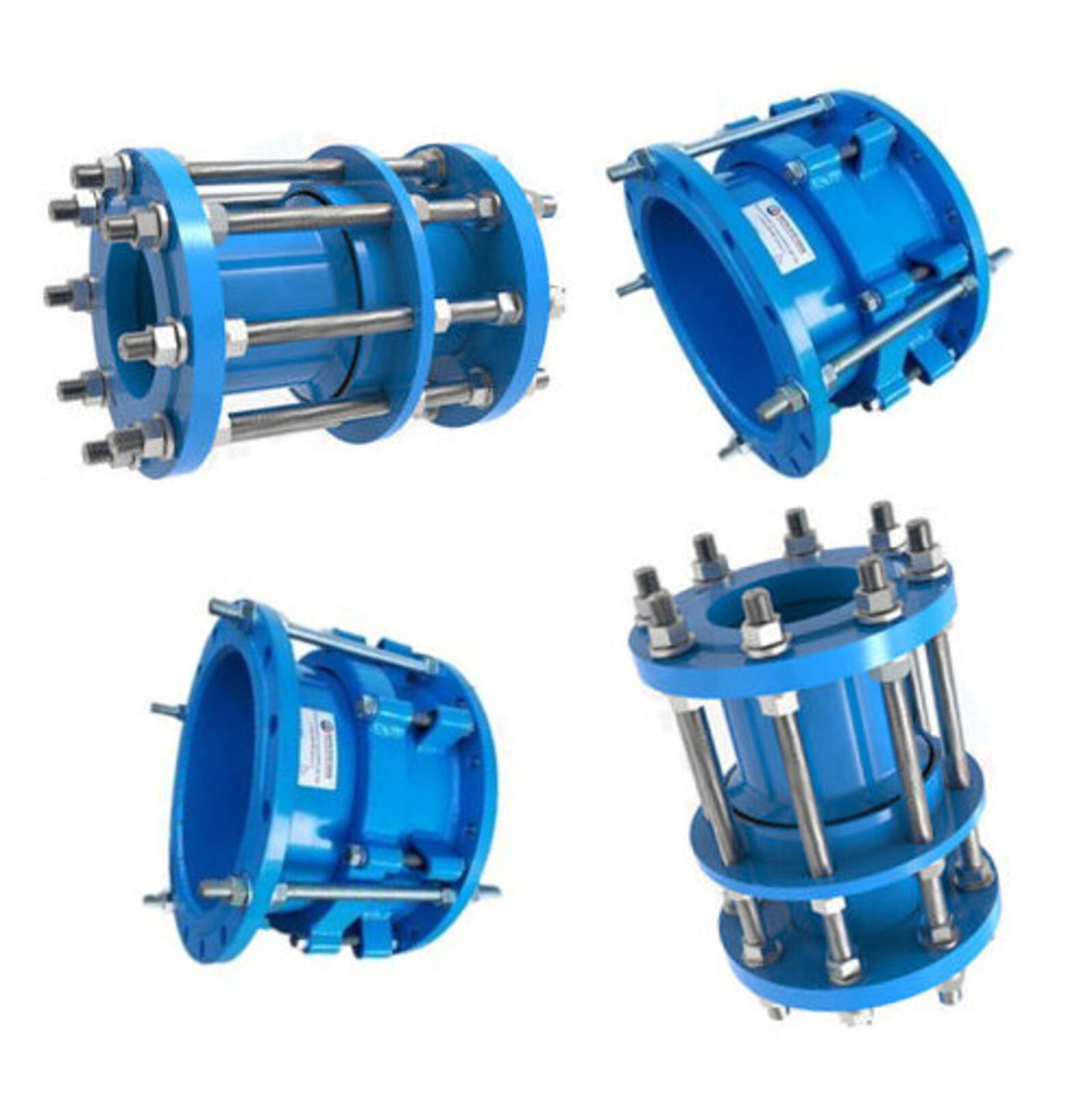

Несмотря на схожую функцию, на рынке представлены две основные конструктивные разновидности: двухфланцевые демонтажные вставки и трехфланцевые демонтажные вставки. Выбор конкретного типа диктуется условиями монтажа и требованиями к жесткости узла.

В двухфланцевой модели роль прижимного элемента для уплотнения выполняют шпильки, стягивающие основной фланец вставки и фланец ответного оборудования (например, задвижки). Это более компактное решение. Трехфланцевая система имеет отдельный промежуточный фланец (прижимное кольцо), который самостоятельно обжимает уплотнитель. Рассмотрим их особенности подробнее.

Сравнительный анализ конструкций

Из нашего личного опыта: На практике трехфланцевая схема незаменима при работе с тяжелыми шиберными задвижками больших диаметров (ДУ 800 и выше). Представьте: вес задвижки несколько тонн. При использовании двухфланцевой вставки, чтобы добраться до резинового кольца, вам придется вынимать тяжелые шпильки и пытаться «расшевелить» многотонный узел. Трехфланцевая конструкция позволяет, не трогая основные шпильки, стягивающие арматуру с трубопроводом, отдать гайки на промежуточном кольце, сдвинуть патрубок и спокойно заменить уплотнитель.

Материалы и нормативная база: на что обратить внимание при выборе

Выбор демонтажной вставки  — это всегда компромисс между бюджетом проекта и условиями эксплуатации. Основные элементы, определяющие долговечность устройства — это материал корпуса и тип уплотнения.

Корпуса производятся методом литья из высокопрочного чугуна с шаровидным графитом (ВЧШГ, марки GGG40, GGG50) либо из стали. Чугунные корпуса доминируют на рынке водоснабжения и водоотведения благодаря своей коррозионной стойкости и более низкой стоимости по сравнению с нержавейкой . Сталь применяется в системах с высокими давлениями или особыми требованиями к прочности. Защитное покрытие — эпоксидно-порошковая эмаль (толщиной от 200 до 250 мкм), которая наносится методом напыления и спекания, исключая контакт металла с транспортируемой средой .

Присоединительные размеры и диаметры фланцев должны строго соответствовать стандартам. На постсоветском пространстве это ГОСТ 33259-2015 (актуальная версия фланцев на номинальное давление PN6, PN10, PN16). В проектах, ориентированных на импортное оборудование, часто применяются стандарты EN 1092-2 или ISO 7005-2 .

Ключевые технические характеристики в таблице

Из практики: Никогда не экономьте на материале шпилек. Установка демонтажной вставки с крепежом из «черного» металла без покрытия — это гарантия проблем через год-два. Шпильки «прикипают» намертво, и вместо удобного сервисного узла вы получаете монолитную конструкцию, гайки с которой можно срезать только автогеном.

Тонкости монтажа: пошаговый алгоритм от проектировщика

Эффективность работы демонтажной вставки закладывается еще на стадии ее установки. Распространенная ошибка — монтаж изделия в полностью сжатом положении. Это делает механизм бесполезным. Рассмотрим корректную процедуру:

1. Подготовка. Перед установкой проверьте комплектность и убедитесь, что присоединительные размеры фланцев (количество отверстий, диаметр по окружности центров) совпадают с ответными фланцами трубопровода и оборудования .
2. Предварительная сборка. Вставка поставляется в сборе со шпильками. Их необходимо полностью выкрутить, разъединить патрубки и очистить поверхности от консервационной смазки.
3. Центровка. Установите внешний и внутренний патрубки на штатные места, заведите ответные фланцы оборудования и трубопровода. Соедините их, но не затягивайте крепеж полностью.
4. Регулировка длины. После того как весь узел собран и отцентрован, необходимо раздвинуть патрубки вставки на максимальную величину (до упора, либо до проектной отметки). Таким образом, вы выбираете весь доступный ход на будущее.
5. Фиксация и обжим. В трехфланцевой конструкции сначала затягиваются гайки на стяжных шпильках основного пакета, а затем равномерно, крест-накрест, обжимается уплотнение прижимным фланцем. Момент затяжки контролируется динамометрическим ключом (например, для шпилек М12 он обычно составляет 40-50 Нм) .
6. Испытания. После монтажа узел опрессовывается пробным давлением. Контролируется отсутствие потения по фланцам и через уплотнительное кольцо.

Важно помнить о допустимом угле отклонения. Хотя вставка и компенсирует несоосность, ее не стоит использовать для исправления грубых ошибок монтажа. Допустимый перекос обычно не превышает 3-4°, в противном случае возникает опасная нагрузка на шпильки и неравномерный износ уплотнения .

Где купить и как подобрать изделие под разные задачи

При подборе демонтажной вставки для комплектации объекта или плановой замены необходимо отталкиваться от трех базовых параметров: диаметра условного прохода (ДУ), давления (PN) и типа фланцев ответного оборудования. Для нестандартных ситуаций, например, при замене старой арматуры советского образца на новую импортную с меньшей строительной длиной, именно регулируемый диапазон вставки позволяет «добрать» недостающие миллиметры и смонтировать узел без переварки .

Современный рынок предлагает изделия российских производителей, которые полностью соответствуют требованиям импортозамещения и производятся по ГОСТ 33259-2015 из высокопрочного чугуна . Это гарантирует совместимость с действующими сетями и упрощает прохождение экспертизы.

Цена вопроса и стратегия выбора

Стоимость демонтажной вставки складывается из ее типоразмера, материала и наличия антикоррозийного покрытия. Это не та деталь, на которой стоит искать откровенно дешевые аналоги. Ошибки при выборе оборачиваются аварийными остановами и дорогостоящим ремонтом.

При планировании закупок предприятий ЖКХ и крупных промышленных объектов важно рассматривать демонтажные вставки не как дополнительную трату, а как страховку от производственных простоев. Наличие в узле качественной вставки окупается при первом же плановом ремонте, сокращая время простоя оборудования с нескольких дней до нескольких часов. При выборе поставщика стоит обращать внимание не только на цену, но и на возможность комплектации изделий крепежом из нержавеющей стали и наличием сертификатов соответствия.
